300MW 600MW 1000MW火力發電廠模型

300MW火力發電廠模型

300MW火力發電廠模型主要系統設備由燃煤運輸系統、鍋爐系統、煙氣處理系統、汽輪機系統、發電機系統與電氣系統等組成，按300MW熱電廠運行的300MW火力發電機組圖紙縮比制作，300MW燃煤電廠模型包括：鍋爐、汽機、制粉、除塵、脫硫、脫銷、煙囪、升壓站等幾大部分。將電廠的汽、水、風、粉、電幾大系統的設備，管道以及設施等按照實際場景寫實制作。各系統不同的設備、管道等分別用實物配色展示，主要設備間用燈光顯示，工質流動方向用箭頭指示。各系統的管道用不同顏色的PMMA材質制作，原理準確，結構清晰。汽機機廠房透明或過半剖視，詳細展示系統運行狀態與模擬汽機運行。輸煤系統部分由輸煤火車、斗輪機、翻車機從煤倉斜向上皮帶運輸機將翻車機、 斗輪機的煤運送到下一工段，輸煤皮帶將煤運送到各個煤粉倉后進入磨煤機。

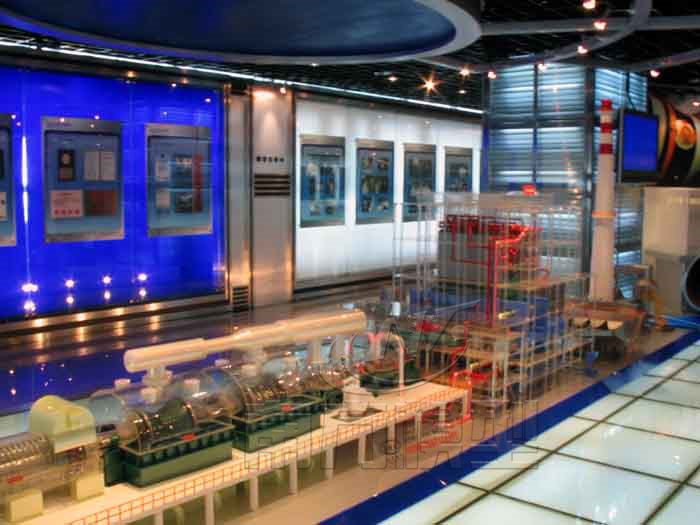

300MW火力發電廠模型

600MW火力發電廠模型

 汽輪機本體系統：600MW超臨界汽輪發電機組，一次中間再熱，凝汽式雙背壓四缸四排汽單軸仿真運行。

鍋爐系統：超臨界變壓運行直流鍋爐，單爐膛膛內采用螺紋管上升膜式水冷壁，一次中間再熱，LED燈光與風機組合模擬演示鍋爐爐內汽水運行狀態。

發電機本體系統：三相同步汽輪發電機，四分之一剖面制作清晰直觀的看到發電機內部結構，仿真運行。

輸煤系統：火力發電廠中的輸煤系統包括儲煤場的皮帶輸送機、翻車機、輸煤與受煤裝置及其它輔助設施。

制粉系統：主要設備包括磨煤機、給煤機、軸流式風機等

脫硫與脫硝系統：脫硫采用石膏濕法煙氣脫硫工藝，包括吸收塔和漿液循環泵、石膏脫水與石灰石生成系統，脫硝系統采用SCR，系統包括SCR反應器，吹灰器與風機等。

蒸汽系統：包括鍋爐過熱器出口聯箱汽輪機主汽閥的主蒸汽管道

發電廠電氣部分：主變壓器、變電站及輸電線路等

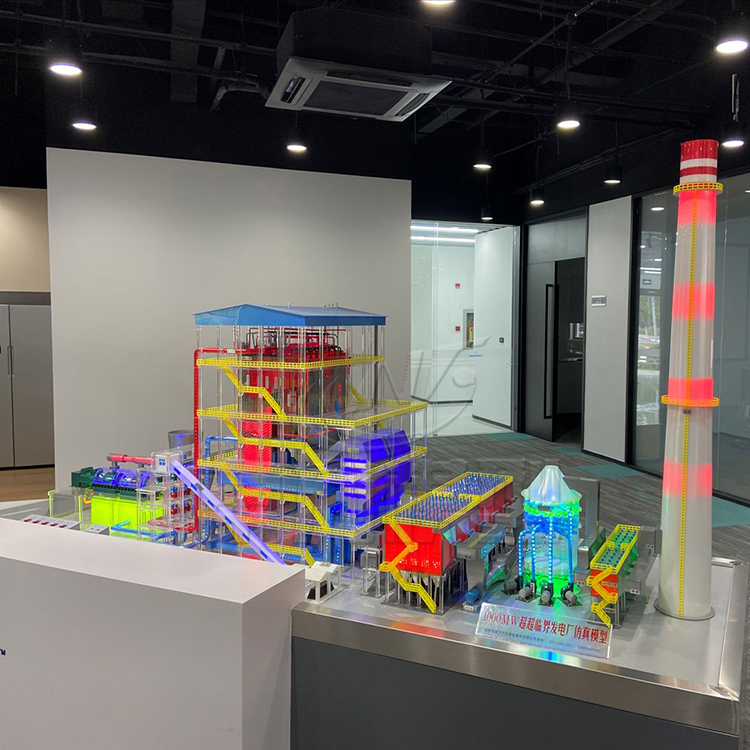

600MW火力發電廠模型

1000MW火力發電廠模型

1000MW火力發電廠模型以國內三大主機廠生產的1000MW超超臨界機組為原型，包括鍋爐系統（輸煤系統、制粉系統、鍋爐本體、風煙系統、除塵、除灰系統、煙氣脫硫系統、煙氣脫硝系統）、汽輪機熱力系統（汽輪機本體、凝汽器、凝結水系統、除氧給水系統、循環水系統）、發電機系統、升壓站系統,結構與實際相符。

1、產品規格：5500mm*2500mm*2200mm

2、輸入電源：AC220V.50HZ,

3、制作材質：PMMA、PVC、ABS板（棒）材、H/L型仿金屬等主要構件、主體支架、微型電機、受力構件、傳動裝置、金屬構件，各部件均按實物顏色進口烤漆，電氣元件構架采用H、L型PVC仿金屬構架；傳動為金屬構件；

電氣控制原件：集成電路板,JZX-22F繼電器，36/24V變壓器，3.4mm3L10流水燈條及控制器，50×50線槽，DS-2CD1211D-I3攝像頭， S145/12V、S350/24V開關電源，12VΦ20mm低速變頻電機。

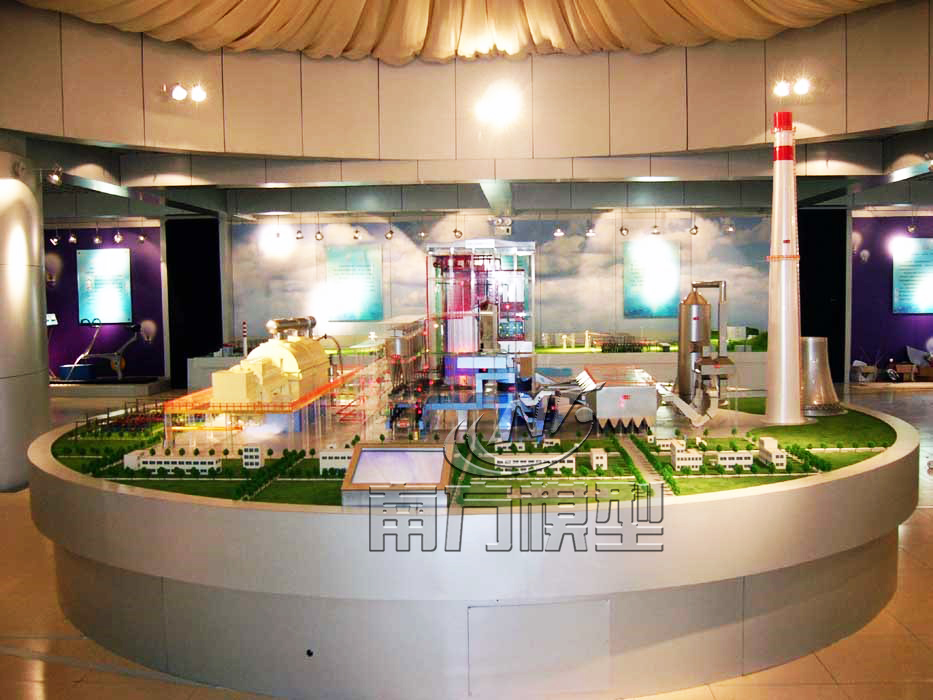

1000MW火力發電廠模型
