透平膨脹機模型的工作原理

透平膨脹機模型的工作原理：

規格：按實物尺寸1：10等比例縮小

電源：AC220V、50H

材質：進口亞克力、工程塑料、ABS板材、銅質金屬、UHU膠、汽車烤漆等

透平膨脹機模型全景展示透平膨脹機設備外型結構組成與作用，各設備結構分色，噴涂實物顏色，標識標牌設置清晰、結構原理準確，并具有拆裝實訓功能，其中低、中、高內外缸上部均可拆卸，方便學員進行現場模擬認知。

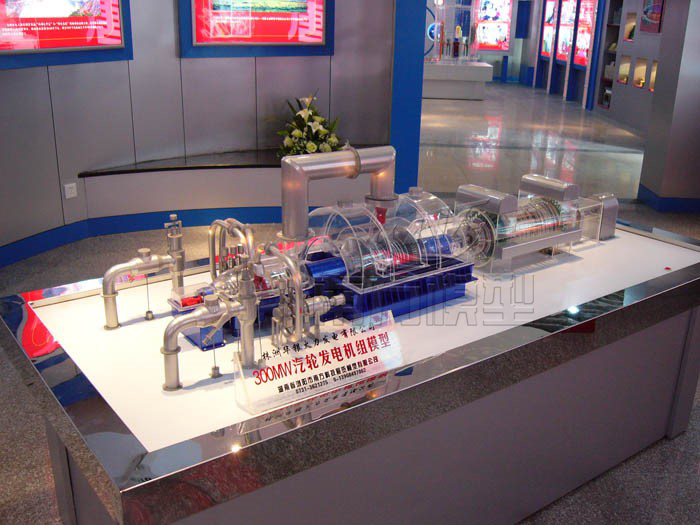

300MW汽輪發電機組模型

什么是透平機:

透平機是將流體工質中蘊有的能量轉換成機械功的機器。又稱渦輪或渦輪機，透平是英文turbine的音譯，源于拉丁文turbo一詞，意為旋轉物體。透平的工作條件和所用工質不同，所以它的結構形式多種多樣，但基本原理相似。透平的最主要的部件是一個旋轉件即轉子，或稱葉輪，它安裝在透平軸上具有沿均勻排列的葉片，流體所具能量在流動中，經過噴管時轉換成功能，流過葉輪時流體沖擊葉輪，推動葉輪轉動，從而驅動透平軸旋轉，輸出機械功。 透平機的工質可以是氣體，如：蒸汽、燃氣、空氣、其他氣體或混合氣。也可以是液體，如：水、油、其他液體。以水為工質的叫水輪機，以蒸汽為工質的叫汽輪機，以燃氣為工質的叫燃氣機也就是燃氣透平。 簡單理解： 既可做壓縮機又可做動力機,如果讓電機帶它轉就是壓縮機，如果噴嘴對著葉輪吹就是動力機，透平機是高速轉動、與流體有關的機械。 作為驅動設備，有蒸氣透平（蒸氣驅動）、燃汽透平（燃氣驅動）、膨脹透平（高壓氣體驅動）、水力透平（高壓液體驅動）； 作為從動機，被稱為透平的，目前只有透平壓縮機，有離心式和軸流式壓縮機二種。其他與流體有關的轉動機械，如水泵，都因轉速不高，不被稱為透平。

600MW汽輪機模型

透平機的原理:

透平機是將流體介質中蘊有的能量與機械能相互轉換的機器，又稱渦輪或渦輪機。透平的工作條件和所用工質不同，所以它的結構型式多種多樣，但基本工作原理相似。透平的最主要的部件是一個旋轉元件，即轉子，或稱葉輪，它安裝在透平軸上，具有沿圓周均勻排列的葉片。流體所具有的能量在流動中，經過噴管時轉換成動能，流過葉輪時流體沖擊葉片，推動葉輪轉動，從而驅動透平軸旋轉。透平軸直接或經傳動機構帶動其他機械，輸出機械功。透平機械的工質可以是氣體，如蒸汽、燃氣、空氣和其他氣體或混合氣體，也可以是液體，如水、油或其他液體。以水為工質的透平稱為水輪機；以蒸汽為工質的透平稱為汽輪機；以燃氣為工質的透平稱為燃氣透平。
　　水輪機模型--水從高水位水庫沿通道流向處于低水位的水輪機的過程中，高水位水的勢能變成動能，推動水輪機旋轉。流過水輪機的尾水沿水道流去�，F代水輪機的唯一用途是作為水電站的動力源，帶動發電機發電。
　　汽輪機模型--它的工質是蒸汽，具有熱能。蒸汽來自燃用礦物燃料的鍋爐，或是來自核動力裝置加熱的蒸汽發生器。它們產生的高溫高壓蒸汽以高速度經噴管送到蒸汽透平，驅動轉子旋轉，輸出動力。蒸汽流速很高，透平轉子尺寸較小，所以轉速可達10000轉/分。汽輪機主要用于火力發電廠，驅動發電機發電；也用于遠洋大型船舶和潛水艇作為主機驅動螺旋槳，推進船舶。
　　燃氣透平模型--它與壓氣機、燃燒室成為燃氣輪機裝置的三大主要部件�？諝夤┤雺簹鈾C，壓縮成較高壓力和溫度的壓縮空氣，流入燃燒室與燃料混合、燃燒，形成高溫、高壓、高速的燃氣流，流入燃氣透平并推動燃氣透平旋轉，經透平軸輸出機械功。燃氣透平轉速高達每分鐘數萬轉�，F代燃氣透平應用最廣泛的是作為噴氣式飛機的推進動力，有的用作艦船動力、發電廠、尖峰負荷用小型電站，也作為遠距離輸送天然氣的氣泵的動力。用作機車、汽車動力的燃氣透平還在研制試驗中。

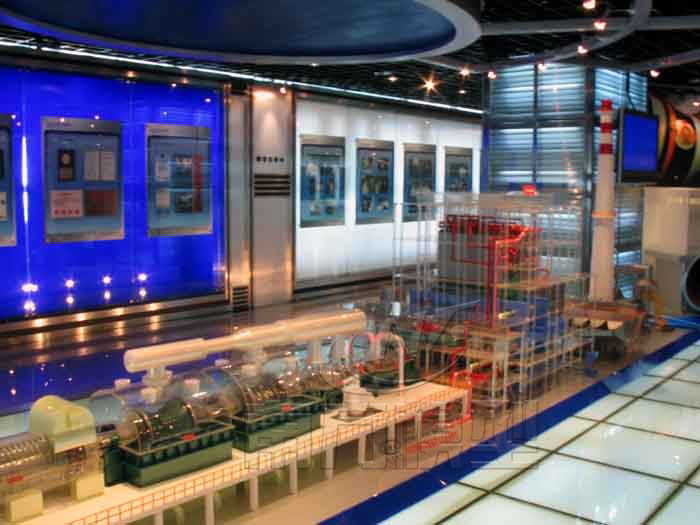

火力發電廠汽輪發電機組模型
