煙氣脫硫脫硝（SCR）系統模型

本模型由鍋爐本體（含脫硝）、制粉系統、燃燒系統、風煙系統等組成。

（1）制粉系統包括：給煤機、磨煤機、煤粉管道、冷風管道、熱風管道等設備及部件；

（2）鍋爐本體包括：爐鋼架、爐膛（包括燃燒器）、汽水分離器、下降管、水冷壁、屏式過熱器、低溫過熱器、高溫過熱器、低溫再熱器、高溫再熱器、省煤器 撈渣機（含渣倉）等設備及部件件。

（3）風煙系統包括：煙風道、一次風道、二次風道、一次風機、送風機、引風機、空氣預熱器、煙塔等設備及部件。

 （4）光電設計：爐墻透明，可見內部結構。各種水、汽管道有燈光流動演示；爐膛火焰燈光顯示。

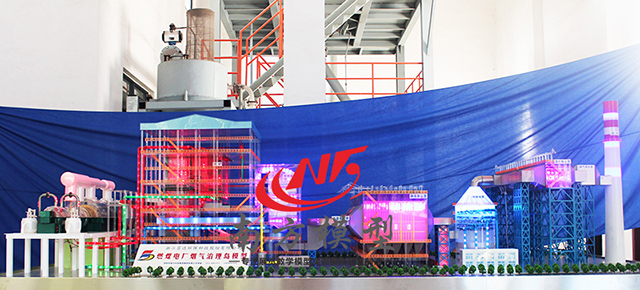

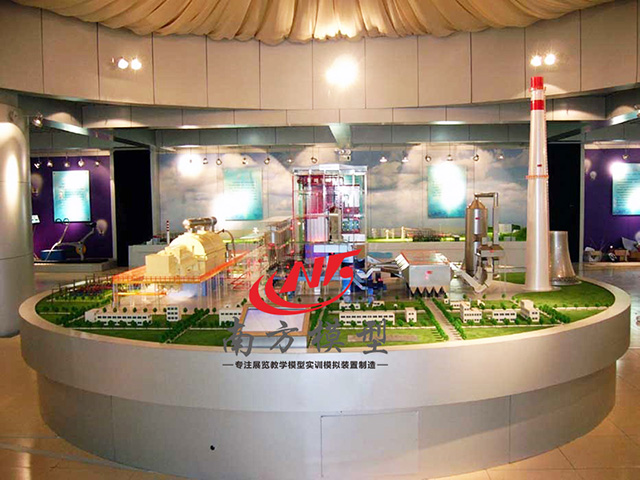

煙氣脫硫脫硝（SCR）系統模型（比例約為1∶80）

（1）脫硝系統采用“選擇性催化還原法” 除去煙氣中的氮氧化合物（NOx）。工作過程：在鍋爐省煤器出口，含有NOx的煙氣，與氨氣均勻混合，經反應塔（每臺鍋爐左右兩個）內的催化劑后，NOx轉化為氮氣和水蒸氣。主要內容包括：反應塔（2）座及其噴氨設備、催化劑（3+1）層。光電設計噴氨時燈光顯示，流進反應塔的煙氣顏色與流出反應塔的煙氣顏色發生變化，通過燈光顏色的改變來直觀模擬煙氣脫硝的過程。

具有聲、燈光動態演示的功能,采用光學材料模擬設備工作過程，接通電源后按簡易開關即可完成虛擬化作業，生動形象。整體系統布局完整，內容透明結構、分色、細節要求體現到螺絲螺帽；表面防銹處理、透明結構處縱橫面板材厚實度采用分色標識；整體感為一微縮剖視版“室內仿真工廠”；

要求達到仿真實訓的目的；為方便展示內容系統，開關安裝在模型臺座前側，總體模型顯得干凈而不雜亂；系統全景展示整體機構與演示原理，用剖示方法詮釋設備系統的主要結構內容，并以電控按鈕作為控制器、燈光動態演示各主要系統的工作過程。
